Jak rozebrać Kärcher K5? Naprawisz ją sam! Poradnik DIY

Samodzielny demontaż myjki ciśnieniowej Kärcher K5 może wydawać się skomplikowany, ale z odpowiednim przewodnikiem staje się zadaniem wykonalnym dla każdego majsterkowicza. Ten artykuł to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces rozbierania urządzenia. Moim zdaniem, zrozumienie budowy myjki i umiejętność jej demontażu to klucz do szybkiej diagnozy i naprawy typowych usterek, co pozwoli Ci zaoszczędzić czas i pieniądze na serwisie.

Przygotowanie do demontażu Kärcher K5

Zanim przystąpisz do pracy, warto zrozumieć, co mogło pójść nie tak. Najczęstsze objawy awarii, które skłaniają do demontażu Kärcher K5, to:

• Spadek ciśnienia lub jego brak: Często świadczy o problemach z zaworami, zużytymi uszczelkami w pompie lub samej głowicy sterującej.
• Wycieki wody lub oleju: Zazwyczaj wskazują na zużycie uszczelniaczy, oringów lub, w gorszym przypadku, pęknięcie elementu, np. głowicy pompy.
• Myjka nie włącza się lub buczy: Może to być sygnał awarii włącznika ciśnieniowego, uszkodzonego kondensatora rozruchowego lub problemów z silnikiem.
• Pulsacyjna praca: Zazwyczaj związana jest z nieszczelnością w układzie ssącym lub problemami z zaworkami w pompie.

Aby skutecznie zdiagnozować i naprawić te problemy, potrzebujesz odpowiednich narzędzi. Oto lista, którą moim zdaniem powinieneś mieć pod ręką:

1. Klucze Torx: Przede wszystkim T15 i T20, które są najczęściej używane do śrub montażowych obudowy Kärcher K5.
2. Śrubokręty: Płaskie i krzyżakowe w różnych rozmiarach.
3. Szczypce: Mogą przydać się do odłączania wężyków lub elementów elektrycznych; czasem segerki do demontażu pierścieni zabezpieczających.
4. Klucze nasadowe: W niektórych modelach mogą być potrzebne do odkręcenia specyficznych śrub.

Przed rozpoczęciem prac upewnij się, że masz przygotowane czyste i dobrze oświetlone stanowisko pracy. To bardzo ważne, ponieważ w myjce znajduje się wiele małych elementów, które łatwo zgubić. Moja osobista rada to robienie zdjęć na każdym etapie demontażu. To nieoceniona pomoc podczas ponownego montażu, zwłaszcza jeśli nie masz doświadczenia w rozbieraniu tego typu urządzeń.

Pamiętaj o bezpieczeństwie! Praca z urządzeniami elektrycznymi zawsze niesie ze sobą ryzyko. Dlatego bezwzględnie przestrzegaj tych zasad:

• Zawsze odłącz myjkę od zasilania przed rozpoczęciem jakichkolwiek prac. To podstawa!
• Zachowaj szczególną ostrożność przy obsłudze elementów elektrycznych, zwłaszcza kondensatora, który może przechowywać ładunek elektryczny nawet po odłączeniu od prądu.
• Używaj odpowiednich narzędzi i nie forsuj elementów, aby uniknąć uszkodzeń.

Demontaż Kärcher K5 krok po kroku

Krok 1: Demontaż akcesoriów i zewnętrznej obudowy

Rozpoczynamy od zewnętrznych elementów. To pierwszy i często najprostszy etap, ale wymaga precyzji.

1. Odkręć wszystkie widoczne śruby mocujące bęben na wąż (jeśli jest) oraz uchwyty transportowe. Zazwyczaj są to śruby typu Torx T15.
2. Delikatnie zdejmij bęben na wąż oraz uchwyty. Czasem mogą być one dodatkowo zabezpieczone zatrzaskami.
3. Zlokalizuj wszystkie śruby mocujące główną obudowę. W modelach Kärcher K5 śruby montażowe są często ukryte w głębokich otworach, pod zaślepkami lub w trudno dostępnych miejscach. Moim zdaniem, warto dokładnie obejrzeć całą obudowę z każdej strony.
4. Odkręć wszystkie śruby Torx (najczęściej T15), które łączą połówki obudowy.

Śruby montażowe w obudowie Kärcher K5 bywają sprytnie ukryte. Często znajdują się w zagłębieniach, pod naklejkami lub w miejscach, które na pierwszy rzut oka nie wyglądają jak punkty mocowania. Plastikowe zatrzaski, które również mogą łączyć elementy obudowy, należy obchodzić się z szczególną ostrożnością. Użyj płaskiego śrubokręta lub specjalnego narzędzia do demontażu plastików, aby delikatnie je podważyć, unikając złamania.

Zdejmowanie bębna na wąż i uchwytów wymaga delikatności. Jeśli są one mocno osadzone, nie próbuj ich wyrywać na siłę. Sprawdź, czy nie ma dodatkowych śrub lub zatrzasków, które je trzymają. Często wystarczy lekkie pociągnięcie lub delikatne podważenie, aby je uwolnić, bez ryzyka złamania delikatnych plastikowych elementów.

Krok 2: Odsłaniamy serce myjki dostęp do zespołu pompy i silnika

Po zdjęciu zewnętrznych elementów obudowy, czas na dostęp do kluczowych komponentów.

1. Po odkręceniu wszystkich śrub, ostrożnie rozpołów główną część korpusu myjki. Zazwyczaj składa się ona z dwóch połówek, które rozdzielają się, odsłaniając wewnętrzne mechanizmy.
2. Zwróć uwagę na przewody elektryczne i węże wodne, które mogą łączyć połówki obudowy lub być podłączone do zespołu pompy i silnika.
3. Delikatnie odłącz wszystkie przewody elektryczne, zwracając uwagę na ich kolor i miejsce podłączenia. Jeśli masz wątpliwości, zrób zdjęcie!
4. Odłącz węże wodne, które prowadzą do pompy. Mogą być one zabezpieczone opaskami zaciskowymi lub po prostu wciśnięte.

Prawidłowe i bezpieczne odłączenie przewodów elektrycznych oraz węży wodnych to klucz do sukcesu. Przewody elektryczne często są połączone za pomocą szybkozłączek lub konektorów. Upewnij się, że wiesz, który przewód idzie gdzie, aby podczas montażu nie popełnić błędu. Robienie zdjęć jest tu nieocenione. Węże wodne mogą być połączone za pomocą zacisków sprężynowych, które łatwo zdjąć szczypcami, lub po prostu wciśnięte na króćce wtedy wystarczy je delikatnie ściągnąć.

Podczas rozpoławiania głównej części korpusu, szczególną uwagę zwróć na to, aby nie uszkodzić wewnętrznych komponentów, takich jak delikatne przewody, czujniki czy ukryte mocowania. Czasem połówki obudowy są dodatkowo zabezpieczone wewnętrznymi zatrzaskami. Moim zdaniem, lepiej poświęcić dodatkowe kilka minut na dokładne sprawdzenie, niż potem borykać się z uszkodzonymi elementami.

Krok 3: Inspekcja i demontaż głowicy sterującej (bypass)

Głowica sterująca, często nazywana bypassem, to element krytyczny dla prawidłowego działania myjki. Jest to również częste źródło problemów, dlatego warto ją dokładnie sprawdzić.

1. Zlokalizuj głowicę sterującą. Zazwyczaj znajduje się ona na szczycie zespołu pompy.
2. Odkręć śruby mocujące głowicę do reszty pompy.
3. Ostrożnie zdejmij głowicę. Wewnątrz znajdują się zaworki, sprężynki i uszczelki, które odpowiadają za regulację ciśnienia.
4. Dokładnie obejrzyj wszystkie elementy głowicy pod kątem zużycia, pęknięć czy zanieczyszczeń.

Zużyte zaworki i uszczelki w głowicy sterującej to jedne z najczęstszych przyczyn spadku ciśnienia w myjce Kärcher K5. Szukaj oznak pęknięć, deformacji gumowych uszczelek, a także osadów kamienia lub innych zanieczyszczeń, które mogą blokować prawidłowe działanie zaworów. Jeśli uszczelki są spłaszczone lub popękane, to jest to pewny znak, że wymagają wymiany.

Rozbieranie głowicy wymaga precyzji. Jest tam wiele małych elementów, takich jak sprężynki, kulki czy małe oringi, które łatwo zgubić. Moja rada: pracuj na czystej, dobrze zorganizowanej powierzchni i układaj elementy w kolejności demontażu. Rozbieraj ją powoli, zwracając uwagę na to, jak wszystkie części są ze sobą spasowane, aby zapewnić możliwość ponownego, prawidłowego montażu.

Diagnozowanie typowych usterek Kärcher K5

Myjka buczy, ale nie startuje? Sprawdzamy kondensator rozruchowy

Kondensator rozruchowy to kluczowy element obwodu elektrycznego silnika myjki Kärcher K5. Jego rola polega na dostarczeniu początkowego impulsu prądu, który pozwala silnikowi na start. Jeśli myjka buczy, ale silnik nie rusza, jest to klasyczny objaw uszkodzonego kondensatora.

Uszkodzony kondensator można często zdiagnozować wizualnie może być spuchnięty, mieć widoczne wycieki elektrolitu lub pęknięcia. W myjce Kärcher K5 kondensator zazwyczaj znajduje się w plastikowej obudowie, często przymocowany do silnika lub w jego pobliżu. Po zlokalizowaniu, sprawdź jego stan. Pamiętaj, że nawet po odłączeniu od prądu, kondensator może przechowywać ładunek, dlatego zachowaj ostrożność.

Wymiana kondensatora jest zazwyczaj prosta:

1. Upewnij się, że myjka jest całkowicie odłączona od zasilania.
2. Zlokalizuj kondensator. Jest to zazwyczaj cylindryczny element.
3. Ostrożnie odłącz przewody od starego kondensatora. Zwróć uwagę na polaryzację, jeśli kondensator jest elektrolityczny (choć w silnikach jednofazowych często stosuje się kondensatory bez polaryzacji).
4. Zamontuj nowy kondensator, podłączając przewody w identyczny sposób.
5. Zabezpiecz kondensator w jego miejscu montażu.

Wycieki wody lub oleju skąd cieknie i jak to naprawić?

Wycieki wody lub oleju to jedne z najczęściej zgłaszanych problemów. Najczęstsze miejsca wycieków to uszczelniacze olejowe wokół wału silnika, oringi wodne w głowicy pompy oraz, w najgorszym przypadku, pęknięta głowica pompy. Każdy wyciek, niezależnie od substancji, wymaga natychmiastowej uwagi, aby zapobiec dalszym uszkodzeniom.

Lokalizacja i wymiana uszczelniaczy oraz oringów:

1. Lokalizacja wycieku: Dokładnie obejrzyj pompę i głowicę. Szukaj śladów wody lub oleju. Czasem wystarczy uruchomić myjkę na chwilę (po demontażu obudowy, ale z zachowaniem ostrożności!), aby zlokalizować źródło wycieku.
2. Wymiana uszczelniaczy olejowych: Jeśli wycieka olej, prawdopodobnie problem tkwi w uszczelniaczach wału. Wymiana wymaga demontażu pompy i ostrożnego wyjęcia starych uszczelnień, a następnie zamontowania nowych.
3. Wymiana oringów wodnych: W przypadku wycieków wody, najczęściej winne są oringi w głowicy pompy lub na połączeniach węży. Należy je wymienić na nowe, pamiętając o posmarowaniu ich smarem silikonowym, aby ułatwić montaż i zapewnić lepszą szczelność.

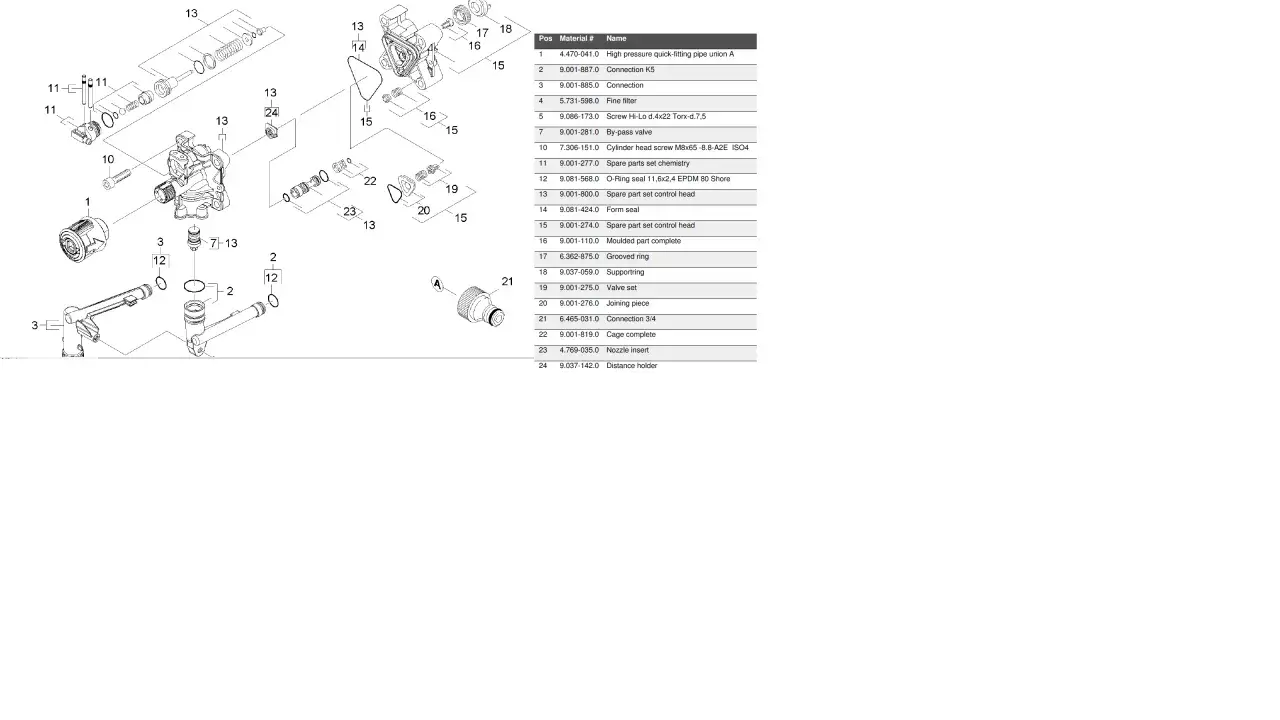

Pęknięta głowica pompy to poważniejszy problem. Niestety, klejenie pękniętej głowicy jest zazwyczaj nieskuteczne ze względu na wysokie ciśnienie panujące w układzie. W większości przypadków konieczna jest wymiana całej głowicy. Schematy części zamiennych do Twojego modelu Kärcher K5 znajdziesz na oficjalnych stronach serwisowych Kärcher lub w sklepach z częściami zamiennymi, co ułatwi identyfikację i zamówienie odpowiedniego elementu.

Brak ciśnienia lub jego pulsacja? Gdzie szukać przyczyny w pompie?

Brak ciśnienia lub jego pulsacja to frustrujące objawy, które często wskazują na problemy w samym zespole pompy. Przyczyną mogą być zużyte tłoki, uszkodzone sprężyny lub zanieczyszczone zawory ssące i tłoczące.

Kontrola stanu tłoków i sprężyn:

• Po demontażu głowicy pompy uzyskasz dostęp do tłoków i sprężyn.
• Dokładnie obejrzyj tłoki pod kątem rys, pęknięć lub nadmiernego zużycia.
• Sprawdź sprężyny czy nie są zdeformowane, pęknięte lub osłabione. Ich prawidłowe działanie jest kluczowe dla generowania ciśnienia.
• Wszelkie widoczne uszkodzenia lub zużycie tych elementów wymagają ich wymiany.

Czyszczenie i kontrola zaworów ssących i tłoczących:

1. Zlokalizuj zawory ssące i tłoczące w pompie. Zazwyczaj są to małe elementy, często z kulkami lub grzybkami, zabezpieczone sprężynami.
2. Ostrożnie wyjmij każdy zawór.
3. Dokładnie oczyść zawory z wszelkich osadów kamienia, piasku czy innych zanieczyszczeń. Użyj miękkiej szczoteczki i odpowiedniego środka czyszczącego (np. octu lub specjalnego odkamieniacza).
4. Sprawdź, czy zawory swobodnie się poruszają i czy nie są uszkodzone. Uszkodzone zawory nie będą prawidłowo zamykać przepływu, co prowadzi do spadku ciśnienia lub pulsacji.
5. Po wyczyszczeniu i kontroli zamontuj zawory z powrotem, upewniając się, że są prawidłowo osadzone.

Przeczytaj również: Myjka ultradźwiękowa: Jak czyścić biżuterię bezpiecznie i skutecznie?

Ponowny montaż Kärcher K5: wskazówki i testy

Kluczowa rola uszczelek: Jak zapewnić 100% szczelności po naprawie?

Poświęciłem sporo czasu na demontaż i diagnozę, więc teraz musimy zadbać o to, aby myjka działała jak nowa. Kluczową rolę w zapewnieniu szczelności myjki po naprawie odgrywają wszystkie uszczelki i oringi. Nawet najmniejsze uszkodzenie lub nieprawidłowe umiejscowienie może prowadzić do wycieków i spadku ciśnienia. Moim zdaniem, zawsze warto rozważyć wymianę wszystkich oringów i uszczelek na nowe, zwłaszcza tych, które były mocno zużyte lub narażone na wysokie ciśnienie. Przed montażem delikatnie posmaruj oringi smarem silikonowym ułatwi to ich osadzenie i poprawi szczelność. Upewnij się, że każdy oring jest prawidłowo umiejscowiony w swojej rowkowanej przestrzeni i nie jest skręcony.

Prawidłowa kolejność montażu od pompy aż po ostatnią śrubkę obudowy

Montaż myjki Kärcher K5 powinien odbywać się w odwrotnej kolejności niż demontaż. To właśnie tutaj zdjęcia, które robiłeś na każdym etapie, okażą się nieocenione. Oto ogólna kolejność, którą rekomenduję:

1. Zespół pompy i silnika: Zamontuj głowicę sterującą na pompie, upewniając się, że wszystkie zaworki i uszczelki są na swoim miejscu.
2. Podłączenia wewnętrzne: Podłącz węże wodne i przewody elektryczne do zespołu pompy i silnika, zgodnie z wykonanymi zdjęciami.
3. Składanie korpusu: Ostrożnie połącz dwie połówki głównego korpusu myjki, upewniając się, że żadne przewody nie są przyciśnięte ani uszkodzone.
4. Mocowanie śrub: Dokręć wszystkie śruby mocujące korpus. Nie dokręcaj ich na siłę, ale upewnij się, że są solidnie zamocowane.
5. Montaż akcesoriów: Zamontuj bęben na wąż, uchwyty i inne zewnętrzne elementy obudowy.

Pierwsze uruchomienie po naprawie: Test szczelności i odpowietrzanie układu

Po złożeniu myjki nie podłączaj jej od razu do prądu i nie uruchamiaj pod ciśnieniem. Najpierw przeprowadź testy.

1. Test szczelności na wodzie: Podłącz myjkę do źródła wody (bez prądu) i pozwól wodzie swobodnie przepływać przez układ. Obserwuj, czy nie ma żadnych wycieków z połączeń, uszczelek czy głowicy pompy. Jeśli zauważysz wycieki, natychmiast odłącz wodę i sprawdź problematyczne miejsce.
2. Odpowietrzanie układu: Po upewnieniu się, że nie ma wycieków, podłącz myjkę do prądu. Przed uruchomieniem silnika, włącz dopływ wody i naciśnij spust pistoletu, aby woda swobodnie przepłynęła przez układ, usuwając powietrze. Rób to, aż z pistoletu zacznie płynąć jednolity strumień wody bez pęcherzyków.
3. Pierwsze uruchomienie: Dopiero teraz możesz uruchomić myjkę. Obserwuj jej pracę, słuchaj, czy nie ma nietypowych dźwięków, i sprawdź ciśnienie. Jeśli wszystko działa prawidłowo, gratuluję udanej naprawy!
